WPF 获取元素(Visual)相对于屏幕设备的缩放比例,可用于清晰显示图片

我们知道,在 WPF 中的坐标单位不是屏幕像素单位,所以如果需要知道某个控件的像素尺寸,以便做一些与屏幕像素尺寸相关的操作,就需要经过一些计算(例如得到屏幕的 DPI)。

更繁琐的是,我们的控件可能外面有一些其他的控件做了 RenderTransform 进行了一些缩放,于是了解到屏幕像素单位就更不容易了。

本文将提供一套计算方法,帮助计算某个 WPF 控件相比于屏幕像素尺寸的缩放比例,用于进行屏幕像素级别的渲染控制。


一个 WPF 控件会经历哪些缩放?

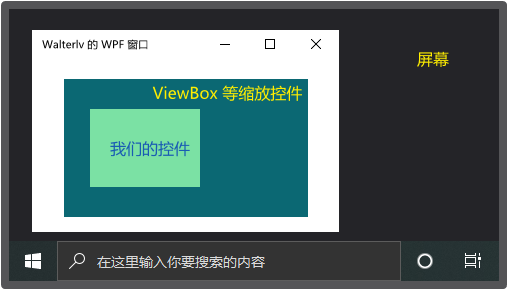

如下图,我画了一个屏幕,屏幕里面有一个 WPF 窗口,WPF 窗口里面有一个或者多个 ViewBox 或者设置了 RenderTransform 这样的缩放的控件,一层层嵌套下有我们的最终控件。

这些缩放

于是,我们的控件如何得知此时相比于屏幕像素的缩放比呢?换句话说,如何得知此时此控件的显示占了多少个屏幕像素的宽高呢?

分别计算所有的缩放

从上面的图中,我们可以得知,有两种不同种类的缩放:

  1. 屏幕到 WPF 窗口的缩放
  2. WPF 窗口内部的缩放

屏幕到 WPF 窗口的缩放

我们知道 WPF 的单位叫做 DIP 设备无关单位。不过,我更希望引入 UWP 中的有效像素单位。实际上 WPF 和 UWP 的像素单位含义是一样的,只是 WPF 使用了一个画饼式的叫法,而 UWP 中的叫法就显得现实得多。

你可以阅读我的另一篇博客了解到有效像素单位:

有效像素主要就是考虑了 DPI 缩放。于是实际上我们就是在计算 DPI 缩放。

1
2
3
// visual 是我们准备找到缩放量的控件。
var ct = PresentationSource.FromVisual(visual)?.CompositionTarget;
var matrix = ct == null ? Matrix.Identity : ct.TransformToDevice;

这里,我们使用的是 PresentationSource.FromVisual(visual)?.CompositionTarget 因为不同屏幕可能存在不同的 DPI。

WPF 窗口内部的缩放

WPF 窗口内部的缩放,肯定不会是一层层自己去叠加。

实际上 WPF 提供了方法 TransformToAncestor 可以计算一个两个具有父子关系的控件的相对变换量。

于是我们需要找到 WPF 窗口中的根元素,可以通过不断查找可视化树的父级来找到根。

1
2
3
// VisualRoot 方法用于查找 visual 当前的可视化树的根,如果 visual 已经显示,则根会是窗口中的根元素。
var root = VisualRoot(visual);
var transform = ((MatrixTransform)visual.TransformToAncestor(root)).Value;

我封装的源码

为了方便使用,我进行了一些封装。

要获取某个 Visual 相比于屏幕的缩放量,则调用 GetScalingRatioToDevice 方法即可。

代码已经上传至 gits:https://gist.github.com/walterlv/6015ea19c9338b9e45ca053b102cf456

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
using System;
using System.Windows;
using System.Windows.Media;

namespace Walterlv
{
    public static class VisualScalingExtensions
    {
        /// <summary>
        /// 获取一个 <paramref name="visual"/> 在显示设备上的尺寸相对于自身尺寸的缩放比。
        /// </summary>
        public static Size GetScalingRatioToDevice(this Visual visual)
        {
            return visual.GetTransformInfoToDevice().size;
        }

        /// <summary>
        /// 获取一个 <paramref name="visual"/> 在显示设备上的尺寸相对于自身尺寸的缩放比和旋转角度(顺时针为正角度)。
        /// </summary>
        public static (Size size, double angle) GetTransformInfoToDevice(this Visual visual)
        {
            if (visual == null) throw new ArgumentNullException(nameof(visual));

            // 计算此 Visual 在 WPF 窗口内部的缩放(含 ScaleTransform 等)。
            var root = VisualRoot(visual);
            var transform = ((MatrixTransform)visual.TransformToAncestor(root)).Value;
            // 计算此 WPF 窗口相比于设备的外部缩放(含 DPI 缩放等)。
            var ct = PresentationSource.FromVisual(visual)?.CompositionTarget;
            if (ct != null)
            {
                transform.Append(ct.TransformToDevice);
            }
            // 如果元素有旋转,则计算旋转分量。
            var unitVector = new Vector(1, 0);
            var vector = transform.Transform(unitVector);
            var angle = Vector.AngleBetween(unitVector, vector);
            transform.Rotate(-angle);
            // 计算考虑了旋转的综合缩放比。
            var rect = new Rect(new Size(1, 1));
            rect.Transform(transform);

            return (rect.Size, angle);
        }

        /// <summary>
        /// 寻找一个 <see cref="Visual"/> 连接着的视觉树的根。
        /// 通常,如果这个 <see cref="Visual"/> 显示在窗口中,则根为 <see cref="Window"/>;
        /// 不过,如果此 <see cref="Visual"/> 没有显示出来,则根为某一个包含它的 <see cref="Visual"/>。
        /// 如果此 <see cref="Visual"/> 未连接到任何其它 <see cref="Visual"/>,则根为它自身。
        /// </summary>
        private static Visual VisualRoot(Visual visual)
        {
            if (visual == null) throw new ArgumentNullException(nameof(visual));

            var root = visual;
            var parent = VisualTreeHelper.GetParent(visual);
            while (parent != null)
            {
                if (parent is Visual r)
                {
                    root = r;
                }
                parent = VisualTreeHelper.GetParent(parent);
            }
            return root;
        }
    }
}

本文会经常更新,请阅读原文: https://blog.walterlv.com/post/get-wpf-visual-scaling-ratio-to-device.html ,以避免陈旧错误知识的误导,同时有更好的阅读体验。
