Grid 布局算法！自己动手实现一个 Grid

Avalonia 是一款尚在开发中的基于 .NET Core 的跨平台 UI 框架。目前用在个人项目中还是不错的，不过还需要大家在开源社区中多多支持。

我为它写了一个全新的 Grid 布局算法，此算法是 WPF 在通常情况下的性能的两倍。本文将分享我在此项目中实现的算法的原理。

Grid 的布局行为到底是怎样的？

Grid 算是 WPF/UWP 入门中非常重要的一个布局容器了。面对它那强大而熟悉的布局方式，大家应该没有什么疑问吧！

比如：

可以定义行和列
可以分别为每一行和列指定宽高
宽高的值可选 Auto, * 和数值
- Auto 表示 Grid 将按照元素的实际所需尺寸进行布局
- * 表示行列在布局中的比例，* 前面的数值表示比例值
- 数值使用的是 WPF/UWP 布局单位
元素在 Grid 中可跨行或跨列

基本上大家所熟知的 Grid 布局差不多就这样么多了。

如果想了解 WPF/UWP 的布局单位，可以阅读我之前的一篇文字将 UWP 的有效像素（Effective Pixels）引入 WPF - 吕毅。

然而，事实上 Grid 的布局行为才没有那么简单呢！它诡异的地方在于没有定义好多种复杂布局情况下的交叉行为。我写了中英两篇文章来说明了这些不太符合预期的行为：

作为一个非常有潜力的 .NET Core 跨平台 UI 框架 Avalonia，应该认真定义好这些行为，而不是像 WPF/UWP 现有的 Grid 那样在某些情况下比较含糊，出现难以解释的布局行为。

为这样的 Grid 布局行为设计一套算法

如果你熟知 WPF/UWP 的布局系统，那么 MeasureOverride 和 ArrangeOverride 一定不陌生，虽然它们只是布局的一部分（为什么是一部分？详见 Visual->UIElement->FrameworkElement，带来更多功能的同时也带来了更多的限制 - 吕毅）。

不过，写一个 Grid 确实只需要关心这两个函数就够了。MeasureOverride 传入父级测量的可用尺寸，返回此 Grid 测量发现所需的最小尺寸；ArrangeOverride 传入父级实际可提供的可用尺寸，返回此 Grid 实际布局所用的尺寸。

分析 Grid 的布局思路

如果行或列设置为 Auto，那么 Grid 的行或者列将为这个元素的尺寸进行适配，并且元素的所需尺寸也会影响到 Grid 的最小所需尺寸；如果行或列设置为 *，那么 Grid 的行列不会为此元素适配，但是元素的所需尺寸依然会影响到 Grid 的最小所需尺寸。

由于我们必须要计算 Grid 的最小所需尺寸，所以整个布局过程中，必须得到每个行列的最小所需尺寸。这意味着，即便我们不能确定此行或此列的尺寸，或者甚至在父级尺寸确定的情况下能够确定此行或此列时，也应该计算最小尺寸。而 Auto、元素的 DesiredSize、* 或者行列的最小值都会影响到此最小尺寸，所以这些都应该先考虑。而行或列的最大值应该在最后再考虑。

于是，我们将整个布局过程分成以下几步：

测量行列范围中包含 Auto 或 * 的元素（前者影响行列和最小尺寸，后者仅影响最小尺寸）
将所有的已确定尺寸确定
将所有的有最小尺寸，且 * 展开后超过此最小尺寸的行列按最小值确定
将所有 Auto 行列确定
按照父级尺寸估算 * 的尺寸
计算 Grid 所需的最小尺寸
将估算缩得的尺寸作为实际尺寸进行测量

布局算法设计

Grid 的布局算法似乎难以用语言描述，不过，我可以尝试用更具体的文字用接近代码的方式来描述：

测量过程
1. 寻找所有行列范围中包含 Auto 和 * 的元素，使用全部可用尺寸提前测量
2. 排除所有固定尺寸的行列，然后从总长中将其减掉
3. 进行循环（以排除全部 min 要求的，总长为负也要继续）
  - 计算单位星长（单位星长 = 剩余总长 / 星数，最小为 0）
  - 找出第一个不满足 min 要求的 *，置其长度为 min，排除此行列，然后从总长中将其减掉
  - 所有的 * 检查完毕后，退出循环
4. 进行循环（以排除全部 Auto，总长为负也要继续）
  - 计算单位星长（单位星长 = 剩余总长 / 星数，最小为 0）
  - 找到第一个 Auto，找到对此 Auto 的约束（跨行列或不跨行列都需要）
  - 对每个约束，检查目前尺寸是否满足约束（跨行列尺寸 >= Max(DesiredSize, min.Sum()）
  - 满足约束的忽略，不满足的约束需要计算约束大出行列的尺寸值，将此值设定为此 Auto 的待选长度
  - 当所有的约束检查完毕，在所有的待选长度中取最大值，设定为 Auto 的尺寸，排除此行列，然后从总长中将其减掉
  - 所有的 Auto 检查完毕后，退出循环
5. 按照父级尺寸估算 * 的尺寸
  - 如果还有剩余长度，则将 * 展开，但需要考虑 * 行列的最小尺寸
6. 确定 Grid 的 DesiredSize
  - 如果剩余总长 >= 0，则 Grid.DesiredSize = 可用长度 - 剩余总长
  - 如果剩余总长 < 0，则返回的 Grid.DesiredSize = 可用长度，实际需求的 Grid.DesiredSize = 可用长度 - 剩余总长
7. 如果总长 >= 0，则进行循环（以确定剩余全部子元素的测量所用尺寸）；否则直接将剩余 * 全部设置为 0
  - 进行循环
    - 计算单位星长（单位星长 = 剩余总长 / 星数）
    - 找出第一个不满足 max 要求的 *，置其长度为 max，排除此行列，然后从总长中将其减掉
    - 所有的 * 检查完毕后，退出循环
  - 至此，剩余的所有 * 都将不再有约束（即便元素 DesiredSize 不满足也无需处理，直接将元素裁剪）
    - 计算单位星长（单位星长 = 剩余总长 / 星数）
    - 计算所有剩余 * 的长度
  - 至此，所有子元素测量所用尺寸已经全部确定，使用此尺寸对子元素进行测量
8. 分开保存 1~5、6 计算后的所得结果，布局过程即结束
排列过程
1. 如果排列可用尺寸大于测量可用尺寸，则测量过程中的全部计算部分需要重新进行（因为可能此前的 min 现在不满足条件）
2. 如果排列可用尺寸等于测量可用尺寸，则直接使用测量第 6 步的结果，依次进行排列，不足部分的空间全部使用 0
3. 如果排列可用尺寸小于测量可用尺寸，则重新执行测量第 6 步的计算，以确定新的行列尺寸，依次进行排列，不足部分的空间全部使用 0

我在 Avalonia 的代码注释中，画出了每一个步骤的变化图。


// 1. 测量行列范围中包含 `Auto` 或 `*` 的元素（前者影响行列和最小尺寸，后者仅影响最小尺寸）
//
// 2. 将所有的已确定尺寸确定
// +-----------------------------------------------------------+
// |  *  |  A  |  *  |  P  |  A  |  *  |  P  |     *     |  *  |
// +-----------------------------------------------------------+
//                   |#fix#|           |#fix#|
//
// 3. 将所有的有最小尺寸，且 `*` 展开后超过此最小尺寸的行列按最小值确定
// +-----------------------------------------------------------+
// |  *  |  A  |  *  |  P  |  A  |  *  |  P  |     *     |  *  |
// +-----------------------------------------------------------+
// | min | max |     |           | min |     |  min max  | max |
//                   | fix |     |#fix#| fix |
//
// 4. 将所有 `Auto` 行列确定
// +-----------------------------------------------------------+
// |  *  |  A  |  *  |  P  |  A  |  *  |  P  |     *     |  *  |
// +-----------------------------------------------------------+
// | min | max |     |           | min |     |  min max  | max |
//       |#fix#|     | fix |#fix#| fix | fix |
//
// 5. 按照父级尺寸估算 `*` 的尺寸
// +-----------------------------------------------------------+
// |  *  |  A  |  *  |  P  |  A  |  *  |  P  |     *     |  *  |
// +-----------------------------------------------------------+
// | min | max |     |           | min |     |  min max  | max |
// |#des#| fix |#des#| fix | fix | fix | fix |   #des#   |#des#|
//
// 6. 计算 `Grid` 所需的最小尺寸
//
// 7. 将估算缩得的尺寸作为实际尺寸进行测量
// +-----------------------------------------------------------+
// |  *  |  A  |  *  |  P  |  A  |  *  |  P  |     *     |  *  |
// +-----------------------------------------------------------+
// | min | max |     |           | min |     |  min max  | max |
// |#fix#| fix |#fix#| fix | fix | fix | fix |   #fix#   |#fix#|

布局算法的代码

为了让代码更容易调试，我专门写了一个 GridLayout 类来完成布局过程，而且 GridLayout 的计算设计为与 Grid 布局过程无关。做法是，将 GridLayout 的大部分方法设计为“纯方法”（纯方法只随便调用，调用此方法不会改变任何系统状态，只有拿到其返回值才会真正发挥作用）。

具体的代码非常长，含单元测试供 1200+ 行，建议去 Avalonia 仓库查看：

效果和性能

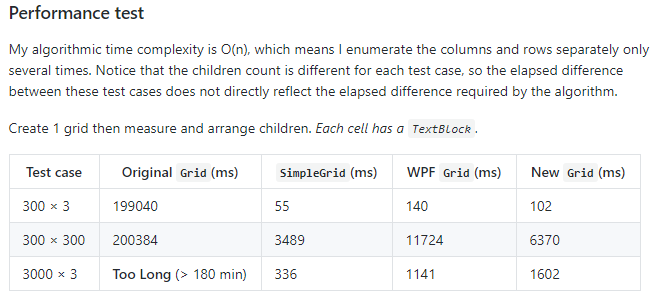

在性能测试中，此算法还是表现不错的，以下是 Pull Request 中的性能测试截图（已经合并）。
