System.InvalidOperationException:“寄宿 HWND 必须是子窗口。”

当试图在 WPF 窗口中嵌套显示 Win32 子窗口的时候,你有可能出现错误:“System.InvalidOperationException:“寄宿 HWND 必须是子窗口。””。

这是很典型的 Win32 错误,本文介绍如何修复此错误。


一个最简的嵌入其他窗口的例子

我们在 MainWindow 中嵌入一个其他的窗口来承载新的 WPF 控件。一般情况下我们当然不会这么去做,但是如果我们要跨越进程边界来完成 WPF 渲染内容的融合的时候,就需要嵌入一个新的窗口了。

WPF 中可以使用 HwndSource 来包装一个 WPF 控件到 Win32 窗口,使用自定义的继承自 HwndHost 的类可以把 Win32 窗口包装成 WPF 控件。由于窗口句柄是可以跨越进程边界传递的,所以这样的方式可以完成跨进程的 WPF 控件显示。

下面是最简单的一个例子,为了简单,没有跨进程传递 Win32 窗口句柄,而是直接创建出来。

using System.Runtime.InteropServices;
using System.Windows;
using System.Windows.Interop;

namespace Walterlv.Demo.HwndWrapping
{
    public partial class MainWindow : Window
    {
        public MainWindow()
        {
            InitializeComponent();
            Loaded += OnLoaded;
        }

        private void OnLoaded(object sender, RoutedEventArgs e)
        {
            Content = new HwndWrapper();
        }
    }

    public class HwndWrapper : HwndHost
    {
        private HwndSource _source;

        protected override HandleRef BuildWindowCore(HandleRef hwndParent)
        {
            var parameters = new HwndSourceParameters("walterlv");
            _source = new HwndSource(parameters);
            // 这里的 ChildPage 是一个继承自 UseControl 的 WPF 控件,你可以自己创建自己的 WPF 控件。
            _source.RootVisual = new ChildPage();
            return new HandleRef(this, _source.Handle);
        }

        protected override void DestroyWindowCore(HandleRef hwnd)
        {
            _source?.Dispose();
        }
    }
}

寄宿 HWND 必须是子窗口

当运行此代码的时候,会提示错误:

System.InvalidOperationException:“寄宿 HWND 必须是子窗口。”

或者英文版:

System.InvalidOperationException:”Hosted HWND must be a child window.”

这是一个 Win32 错误,因为我们试图将一个普通的窗口嵌入到另一个窗口中,而实际上要完成嵌入需要子窗口才行。

那么如何设置一个 Win32 窗口为子窗口呢?使用 SetWindowLong 来设置 Win32 窗口的样式是可以的。不过我们因为使用了 HwndSource,所以可以通过 HwndSourceParameters 来更方便地设置窗口样式。

我们需要将 HwndSourceParameters 那一行改成这样:

++  const int WS_CHILD = 0x40000000;
--  var parameters = new HwndSourceParameters("walterlv");
++  var parameters = new HwndSourceParameters("walterlv")
++  {
++      ParentWindow = hwndParent.Handle,
++      WindowStyle = WS_CHILD,
++  };

最关键的是两点:

  1. 需要设置此窗口为子窗口,也就是设置 WindowStyleWS_CHILD
  2. 需要设置此窗口的父窗口,也就是设置 ParentWindowhwndParent.Handle(我们使用参数中传入的 hwndParent 作为父窗口)。

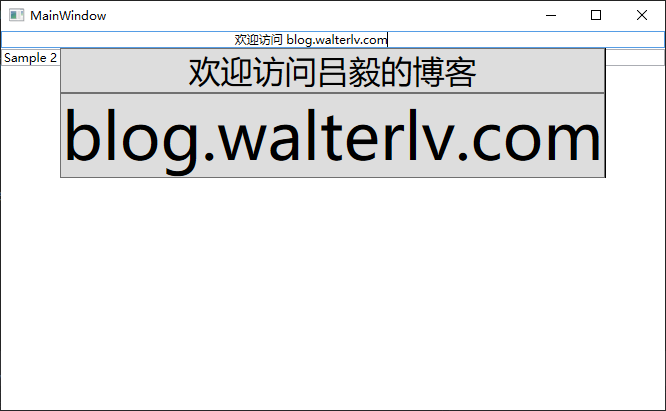

现在再运行,即可正常显示此嵌套窗口:

嵌套窗口

另外,WindowStyle 属性最好加上 WS_CLIPCHILDREN,详情请阅读:
