WPF 的 VisualBrush 只刷新显示的视觉效果，不刷新布局范围

WPF 的 VisualBrush 可以帮助我们在一个控件中显示另一个控件的外观。这是非常妙的功能。

但是本文需要说其中的一个 Bug —— 如果使用 VisualBrush 显示另一个控件的外观，那么只会在其显示效果有改变的时候刷新，而不会在目标布局改变的时候刷新布局。

---

用于复现问题的代码

我们现在做一个可以用于验证此问题的布局。

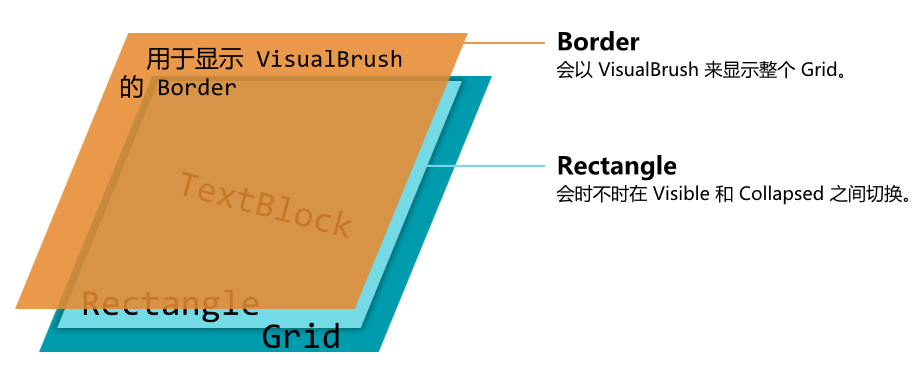

在一个大的 Grid 容器中有一个 Grid 和一个 Border，这个 Grid 将放一个大面积的 Rectangle 和一个表示内容的 TextBlock；而那个 Border 将完全以 VisualBrush 的形式呈现，呈现的内容是此 Grid 中的全部内容。

它的完整 XAML 代码如下：

<Window x:Class="Walterlv.Demo.MainWindow"
        xmlns="http://schemas.microsoft.com/winfx/2006/xaml/presentation"
        xmlns:x="http://schemas.microsoft.com/winfx/2006/xaml"
        Title="Walterlv 的 WindowChrome 示例窗口" Height="450" Width="800"
        WindowStartupLocation="CenterScreen">
    <Grid>
        <Grid x:Name="VisualSource">
            <Rectangle x:Name="VisibleOr" Fill="LightCoral" Visibility="Visible" />
            <TextBlock FontSize="24" TextAlignment="Center" VerticalAlignment="Center">
                <Run Text="I'm walterlv, " />
                <LineBreak />
                <Run Text="I'm reproducing this Visual bug." />
            </TextBlock>
        </Grid>
        <Border>
            <Border.Background>
                <VisualBrush Visual="{Binding Source={x:Reference VisualSource}}" />
            </Border.Background>
        </Border>
    </Grid>
</Window>

其后台 C# 代码如下，包含每隔 1 秒钟切换 Rectangle 可见性的代码。

using System.Threading.Tasks;
using System.Windows;

namespace Walterlv.Demo
{
    public partial class MainWindow : Window
    {
        public MainWindow()
        {
            InitializeComponent();
            Loaded += OnLoaded;
        }

        private async void OnLoaded(object sender, RoutedEventArgs e)
        {
            while (true)
            {
                await Task.Delay(1000);
                VisibleOr.Visibility = Visibility.Collapsed;
                await Task.Delay(1000);
                VisibleOr.Visibility = Visibility.Visible;
            }
        }
    }
}

验证问题

我们知道，VisualBrush 在默认情况下会将 Visual 中的全部内容拉伸到控件中显示，于是可以预估出两个可能的结果：

• 如果 Rectangle 可见（Visibility 为 Visible），那么 Border 中以 VisualBrush 显示的内容将完全和下面重叠（因为大小相同，拉伸后正好重叠）。
• 如果 Rectangle 不可见（Visibility 为 Collapsed），那么 Border 中以 VisualBrush 显示的内容将仅有文字且拉伸到整个 Border 范围。

然而实际运行真的是这样子吗？

下面的动图是 Rectangle 初始状态可见时，窗口运行后的结果：

下面的动图是 Rectangle 初始状态不可见时，窗口运行后的结果：

注意到了吗？

只有初始状态才能正确反应我们之前预估出的结果，而无论后面怎么再改变可见性，布局都不会再刷新了。只是——后面 VisualBrush 的内容始终重叠。这意味着 VisualBrush 中目标 Visual 的范围增大之后不会再缩小了。

问题？

这是问题吗？

于是在以下 issue 中跟进此问题：

VisualBrush 的其他 Bug

参见：

• wpf VisualBrush 已知问题 - 林德熙
