所有 WPF 程序的界面渲染完全糊掉,竟是戴尔电脑惹的锅?

近期收到了多起来自用户的反馈,说我们软件界面糊成一团,完全没办法看到按钮在哪里。我一看,这可棘手了,完全不是我们软件能渲染出来的样子啊!

本文将先给出结论帮助大家解决问题,随后再展示我们的调查过程。


This post is written in multiple languages. Please select yours:

现象

大家看看下面的界面:

  • 不同的界面元素大小不一,参差不齐地随处摆放
  • 鼠标划过界面各部分时,划过的矩形区域会闪烁,闪成不同的模样
  • 虽然渲染杂乱无章,但功能依旧还在,你能在界面本来应该在的部位点击获得本该有的正常的界面功能

糊掉的界面

很明显,这是渲染炸掉了。我们软件的各处逻辑功能什么的都非常正常。

另外,评论区有童鞋反馈搜不到这篇答案,所以我多贴一些关键字在这里:

1
2
3
4
5
6
7
8
9
10
11
WPF花屏
Blend界面花屏
WPF控件错乱
wpf模糊
wpf控件显示异常
wpf重影
wpf按钮异常显示
wpf异常放大
wpf渲染问题
wpf渲染错误
wpf render abnormal

原因

正常情况下造成 WPF 渲染炸掉的原因其实有很多,但大多数只破坏一台计算机。而真正让产品在全球大范围炸掉的,只有近期戴尔外星人推送的一枚新的更新。因此,本博客只说戴尔外星人造成的问题。至于其他原因,你可以从本原因中获得灵感自行查找。

请检查一下出问题的电脑上是否有 NahimicOSD.dll 这个文件,如果这是一台戴尔电脑,那么它最有可能出现在下面这个路径下:

  • C:\ProgramData\A-Volute\DellInc.AlienwareSoundCenter\Modules\ScheduledModules\NahimicOSD.dll

如果这是其他品牌的电脑,那么他很有可能出现在下面这个路径下(因为插上了外星人耳机,自动安装了驱动):

  • C:\ProgramData\AWHeadset\DellInc.AlienwareSoundCenter\Modules\ScheduledModules\NahimicOSD.dll

当然,也有其他反馈说在别的路径下的:

  • C:\ProgramData\A-Volute\A-Volute.28054DF1F58B4\Modules\ScheduledModules\NahimicOSD.dll
  • C:\ProgramData\A-Volute\A-Volute.Nahimic\Modules\Scheduled\NahimicOSD.dll
  • C:\ProgramData\A-Volute\Modules\ScheduledModules\NahimicOSD.dll

同时也存在非戴尔设备的情况:

  • C:\Program Files\Nahimic\Nahimic2\UserInterface\Nahimic2OSD.dll

NahimicOSD 是一个用于在应用程序最终渲染结果上叠加另一个显示层的库,这个库会在应用程序运行时注入进程,并在目标进程调用 DirectX 渲染时将叠加层加入渲染。

解决方法

用户端解决方法(你自己遇到问题时使用)

由于这个文件已经注入到了很多应用中,所以解决方法是将 NahimicOSD.dll 文件重命名(因为你直接删删不掉)。等重启电脑后,这个文件也就不会注入到任何程序里去了,这时你想怎么处置都可以。

另外,这个文件可能有 x86 和 x64 两个版本;可能都需要处理,适用于不同架构的进程。已知有问题的应用:

  1. dnSpy (x64, .NET)
  2. WPF Performance Suite (x64/x86, .NET Framework)

我们已经尝试了各种方式与外星人技术人员取得联系,但是都失败了。现在相关的问题戴尔技术论坛上也有人在讨论,不过官方技术人员目前还没有任何处理。现在有两个帖子在讨论,我在后面有回复:

也写了一篇无奈的吐槽:

开发端解决方法(修改你的程序以应对这种情况)

方法一:软渲染(无奈之举)

如果你的程序足够简单,那么采用软渲染来规避这个问题也未尝不可。方法是在你第一个窗口显示出来之前,调用一下下面这句话:

1
System.Windows.Media.RenderOptions.ProcessRenderMode = System.Windows.Interop.RenderMode.SoftwareOnly;

如果想避免影响范围太大,还可以判断一下是否存在这个文件:

1
2
3
4
5
6
7
8
9
bool hasInjected = Process.GetCurrentProcess().Modules.OfType<ProcessModule>().Any(x =>
{
    return x.FileName.Equals(@"C:\ProgramData\A-Volute\DellInc.AlienwareSoundCenter\Modules\ScheduledModules\NahimicOSD.dll", StringComparison.OrdinalIgnoreCase)
    || x.FileName.Equals(@"C:\ProgramData\AWHeadset\DellInc.AlienwareSoundCenter\Modules\ScheduledModules\NahimicOSD.dll", StringComparison.OrdinalIgnoreCase);
});
if (hasInjected)
{
    RenderOptions.ProcessRenderMode = RenderMode.SoftwareOnly;
}

方法二:黑名单(需要管理员权限)

NahimicOSD 有一个黑名单文件 BlackApps.dat,在列表里的程序将不会注入破坏其渲染。

路径在:C:\ProgramData\A-Volute\DellInc.AlienwareSoundCenter\Modules\ScheduledModules\Configurator\BlackApps.dat

虽然扩展名是 dat 但这是一个标准的文本文件,截取开头的一部分如下:

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
firefox.exe
chrome.exe
iexplore.exe
opera.exe
steam.exe
gameoverlayui.exe
vlc.exe
skype.exe
SkypeApp.exe
RzSynapse.exe
MovieMaker.exe
Photoshop.exe
blender.exe
googleearth.exe
XBMC.exe
BOXEE.exe

你的程序可以用管理员权限修改这个文件,在末尾把你的进程名加上。

顺便吐槽一下,这个文件截至目前已有 398 行了,包含了大量常用软件。所以既然开发商早已知道问题这么多,竟然还不修机制,而是通过黑名单来避免冲突,也是扯!

调查过程

实际上找到这个原因并没有花太多时间,但多少有些机缘巧合。

  1. 一开始,我们查看了用户电脑的型号、CPU/GPU 型号(都是戴尔,十代 CPU)
  2. 一开始怀疑的,必然是显卡驱动之类。但反馈此问题的用户中,有一部分是双显卡,换 Intel 的换 NVidia 的都不能修掉此问题,重新去官网下载安装最新版本的驱动亦不能解决掉该问题。所以直接排除此原因。
  3. 随后,我们将一些其他的 WPF 程序放到用户的电脑上运行(比如 dnSpy、WPF Performance Suite),结果都会糊掉。
  4. 随后,我们又将一个 DirectX 9 Demo 放到用户电脑上运行,然而 Demo 画面一直在动,我们又是远程调查的,所以难以判定这种糊到底是因为远程软件导致还是确实已经糊了,所以此步骤没有收获。

在我们即将放弃之时,又一个新用户反馈了问题,与之前多个用户反馈不同的是,这是一台联想的电脑,八代 CPU,这样看来似乎又没有什么共性。

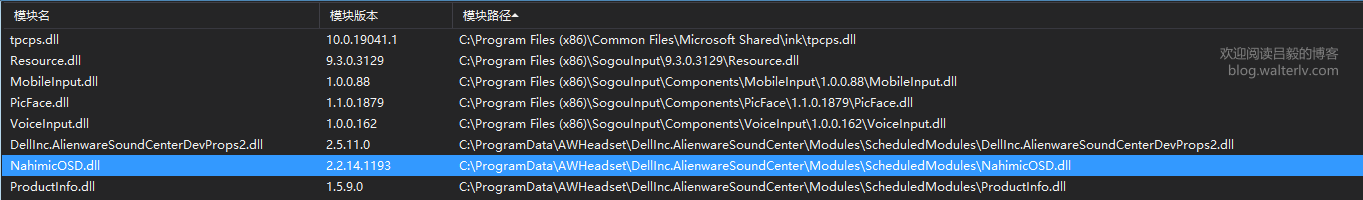

林德熙提醒我可能跟 Button renders wrong after mouse leave · Issue #707 · dotnet/wpf 问题有关。于是我们立刻拿下 DUMP 文件,果然发现了可疑文件:

可疑文件

一台联想的电脑上出现戴尔的模块,并且注入到了进程里面,实在是另人怀疑。并且 OSD 全称为 on-screen display,即屏幕叠加显示,更加值得怀疑。

所以我们就在用户电脑上删除了 NahimicOSD 文件,重启程序,果然一切恢复正常。

再联系用户,才发现原来用户近期插了一部外星人耳机,于是自动安装上了驱动。

其他讨论

在看到这篇讨论(Button renders wrong after mouse leave · Issue #707 · dotnet/wpf)后我惊呆了,因为我两年前其实也参加了讨论,但是竟然一点印象都没有,还在这里调查了这么久。如果大家有其他需要讨论的地方,也可以去那里讨论。
